เครื่องบัดกรีขดลวดรีเลย์อัตโนมัติ Sipu

เครื่องบัดกรีขดลวดรีเลย์อัตโนมัติแบบอินไลน์ ผลิตได้ 800 ชิ้นต่อชั่วโมง โดยใช้ผู้ควบคุมเพียงคนเดียว

บริษัท Xiamen Sipu Mechanical ประสบความสำเร็จในการส่งมอบผลิตภัณฑ์ตามสั่งเครื่องบัดกรีขดลวดรีเลย์อัตโนมัติ สำหรับผู้ผลิตรีเลย์ สร้างขึ้นบนโครงสร้างสายพานลำเลียงแบบตรงเครื่องบัดกรีขดลวดรีเลย์มีอัตราการประมวลผลประมาณ800 ชิ้นต่อชั่วโมงในรูปแบบช่องคู่

พนักงานเพียงคนเดียวจะโหลดขดลวดรีเลย์ที่ยังไม่เสร็จที่ส่วนหน้า และรวบรวมชิ้นส่วนที่เสร็จแล้วที่ส่วนหลัง ส่วนกระบวนการอื่นๆ ทั้งหมด —กระบวนการทั้งหมด ตั้งแต่การพ่นฟลักซ์ การขึ้นรูปเบื้องต้น การบัดกรี การระบายความร้อน การขึ้นรูปตะกั่ว การตรวจสอบ และการคัดแยก ทำงานโดยอัตโนมัติ

เหตุผลที่เราสร้างเครื่องบัดกรีขดลวดรีเลย์นี้

ขดลวดรีเลย์กำลังสูงขนาดใหญ่ใช้ลวดเคลือบหนา ขาหลายขา และข้อกำหนดด้านรูปทรงของขาที่แน่นหนา การบัดกรีและการดัดด้วยมือขึ้นอยู่กับทักษะของคนงาน อุณหภูมิ การป้อนตะกั่ว และเวลาในการบัดกรีจะแตกต่างกันไปในแต่ละกะ ทำให้เกิดรอยต่อที่ไม่แน่น ตะกั่วเป็นก้อน และความไม่สม่ำเสมอของขาที่งอ การตรวจสอบด้วยสายตาเพียงอย่างเดียวไม่สามารถตรวจจับการลัดวงจรภายในระหว่างขดลวดได้รีเลย์อัตโนมัติเครื่องบัดกรีขดลวดแทนที่สถานีควบคุมแบบใช้แรงงานคนกระจัดกระจายเหล่านั้นด้วยสายการผลิตแบบปิดที่สามารถทำซ้ำได้

ผังกระบวนการผลิตบนรูปแบบการจัดวางแบบเส้นตรง

ชิ้นส่วนต่างๆ เคลื่อนที่จากซ้ายไปขวาบนสายพานลำเลียงแบบเส้นตรง หลังจากโหลดด้วยมือแล้วเครื่องบัดกรีขดลวดรีเลย์เครื่องจะหยิบชิ้นส่วนด้วยกลไกหยิบชิ้นส่วนแบบปรับระยะได้ จุ่มขาโลหะลงในฟลักซ์ผ่านถ้วยฟลักซ์ขนาดเล็กที่ยกขึ้นลง ทำการดัดงอเบื้องต้น จากนั้นจุ่มขาโลหะลงในหม้อบัดกรี หม้อบัดกรีแบบให้ความร้อนหลายโซนช่วยรักษาอุณหภูมิให้คงที่ และแปรงในตัวจะกำจัดเม็ดบัดกรีที่กระเด็นออกมา ชิ้นส่วนจะผ่านส่วนระบายความร้อนก่อนเข้าสู่สถานีขึ้นรูปขาโลหะสองขั้นตอน

ความแม่นยำในการขึ้นรูปตะกั่ว: ±3°

การขึ้นรูปตะกั่วจะดำเนินการในสองขั้นตอน คือ ขึ้นรูปขาด้านนอกก่อน แล้วจึงขึ้นรูปขาด้านใน เพื่อป้องกันการบิดเบี้ยวของสายไฟ ขั้นตอนการระบายความร้อนช่วยให้ตะกั่วแข็งตัวอย่างสมบูรณ์ก่อนการดัดงอ และความแม่นยำในการขึ้นรูปตะกั่วขั้นสุดท้ายจะคงที่±3 องศาวิธีการขึ้นรูปสองขั้นตอนนี้นั้นแทนที่การใช้แม่พิมพ์ดัดด้วยมือ และให้รูปทรงของพินที่สม่ำเสมอสำหรับการเสียบหรือประกอบในขั้นตอนต่อไป

การตรวจสอบออนไลน์สามอย่าง: CCD, ความต้านทาน, ไฟกระชาก

เดอะเครื่องบัดกรีตรวจสอบ CCDสถานีนี้จะบันทึกภาพรอยบัดกรีทุกจุดด้วยกล้อง และแจ้งเตือนเมื่อพบรอยบัดกรีไม่เพียงพอ บัดกรีมากเกินไป ก้อนบัดกรี รอยบัดกรีเย็น และการจัดแนวที่ไม่ถูกต้อง เครื่องวัดความต้านทานแบบหลายช่องสัญญาณจะทดสอบความต่อเนื่องของขาและค่าความต้านทานของขดลวดแบบขนานการทดสอบแรงดันกระชากหน่วยนี้จะตรวจสอบฉนวนระหว่างขดลวดและตรวจจับการลัดวงจรภายในที่การตรวจสอบด้วยสายตาหรือเครื่องวัดความต้านทานไม่สามารถตรวจพบได้ ชิ้นส่วนที่ไม่ได้มาตรฐานจะถูกคัดแยกโดยอัตโนมัติด้วยโครงคัดแยกแบบสองแกนและจะไม่ปะปนกับชิ้นส่วนที่ดี

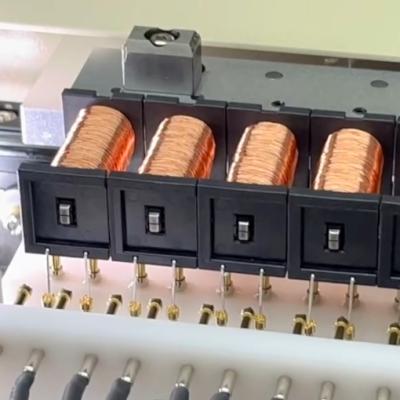

การทดสอบความต้านทาน

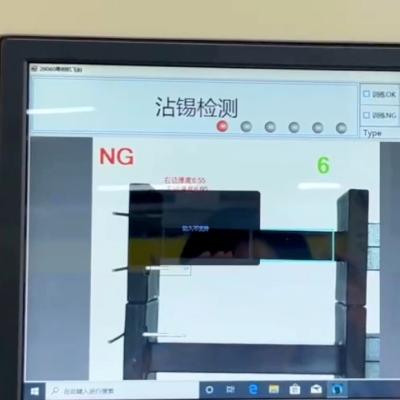

การตรวจสอบด้วยสายตา

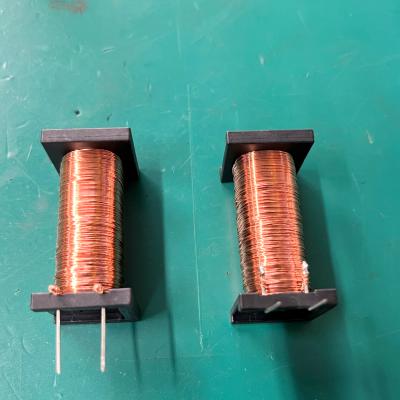

ก่อน→หลัง

แบบใช้งานเดี่ยว หรือพร้อมสำหรับการเชื่อมต่อเข้ากับสายการผลิต

เดอะเครื่องบัดกรีขดลวดรีเลย์อัตโนมัติเครื่องจักรนี้ถูกออกแบบมาให้เป็นหน่วยอิสระขนาดกะทัดรัด สายพานลำเลียงสามารถเชื่อมต่อโดยตรงกับอุปกรณ์พันขดลวดต้นทางหรืออุปกรณ์ประกอบและทดสอบประสิทธิภาพปลายทางได้ ทำให้ลูกค้าสามารถเริ่มต้นด้วยเครื่องจักรเพียงเครื่องเดียวและขยายไปสู่สายการประกอบรีเลย์เต็มรูปแบบในภายหลังได้ อัตราการทำงาน ความเข้ากันได้ของขนาดขดลวด และสถานีทดสอบเพิ่มเติม ล้วนถูกกำหนดไว้ในขั้นตอนการออกแบบ
